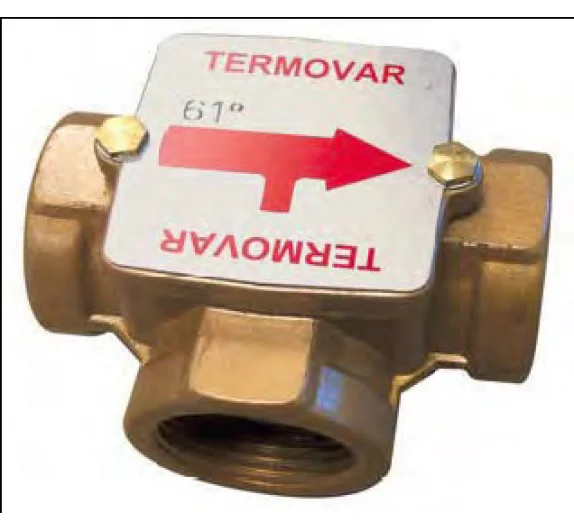

Трипътен термостатичен вентил TERMOVAR

Трипътен термостатичен вентил TERMOVAR

Трипътните термостатични вентили с пряко действие серия Termovar са предназначени за отоплителни инсталации с котли на твърдо гориво и биомаса и имат за цел предпазване на котела от конденз. При достигане на фиксираната температура, вентила пропуска потока към инсталацията, а при по-ниска температура водата циркулира в котелния кръг. Температурата на отваряне е фиксирана - 45°C, 55°C, 61°C, 72°C или 80°C.Вграден термостатичен сензор с настройка 45°C, 61°C или 72°C

Характеристики:

• Присъединителен размер: 1" и 1.1/4" (други размери - по заявка)
• Материал на корпуса: Месинг
• Ръкохватка: Пластмаса
• Комплект с термочувствителен елемент
• С оглед на удобство за монтаж термочувствителният елемент лесно може да бъде завъртян
• KV за цялата серия: 4 - 12 m3/h
• Макс.работна температура: 110 ^оC
• Макс .работно налягане: 10 bar
• Производител: LK ACASO AB - Швеция

За какво е подходящ трипътен вентил TERMOVAR

TERMOVAR е трипътен вентил за котел на твърдо гориво или биомаса, когато целта е да се ограничи образуването на конденз в котела. Вентилът работи с пряко термостатично действие. При температура под тази на отваряне водата циркулира в котелния кръг, а след достигането й се пропуска поток към отоплителната инсталация.

Подходящ е при изграждане или преработка на котелен кръг, когато монтажникът трябва да подбере температура на отваряне и присъединителен размер според конкретната схема. Преди избор проверете кой вариант на TERMOVAR е необходим. Серията включва няколко температури на отваряне и два присъединителни размера, затова уточнете изпълнението при запитване.

Технически характеристики

• Температури на отваряне: 45°C, 55°C, 61°C, 72°C или 80°C
• Настройки на вградения термостатичен сензор: 45°C, 61°C или 72°C
• Присъединителен размер: 1" и 1.1/4"
• Материал на корпуса: месинг
• Ръкохватка: пластмаса
• Окомплектовка: термочувствителен елемент
• KV за серията: 4-12 m3/h
• Максимална работна температура: 110°C
• Максимално работно налягане: 10 bar

Монтаж, свързване и съвместимост

Първо сверете присъединяването с тръбите и фитингите в котелния кръг. Не избирайте само по това, че вентилът е трипътен: температурата на отваряне също трябва да отговаря на проекта на инсталацията. Серията има различни стойности за температура на отваряне и за настройка на вградения сензор. Затова уточнете конкретното изпълнение, преди да го заложите в схемата.

При монтаж се съобразете с посоките на потока, означени върху конкретния вентил, и с разположението на котелния кръг и връзката към инсталацията. Термочувствителният елемент може да бъде завъртян за удобство при монтаж. Това не замества проверката на присъединителния размер и необходимото място около вентила. Ако сравнявате подобни компоненти, разгледайте категорията трипътни и четирипътни кранове. За съпоставка с източника на топлина вижте котли на твърдо гориво.

Кога да изберете друг вариант

Ако схемата изисква друга температура на отваряне или размер на присъединяването, не приемайте, че всеки TERMOVAR е взаимозаменяем. Уточнете изпълнението и сравнете параметрите с проекта. Ако търсите вентил за друга функция в отоплителната инсталация, проверете предназначението му, вместо да избирате единствено по броя на присъединяванията.
