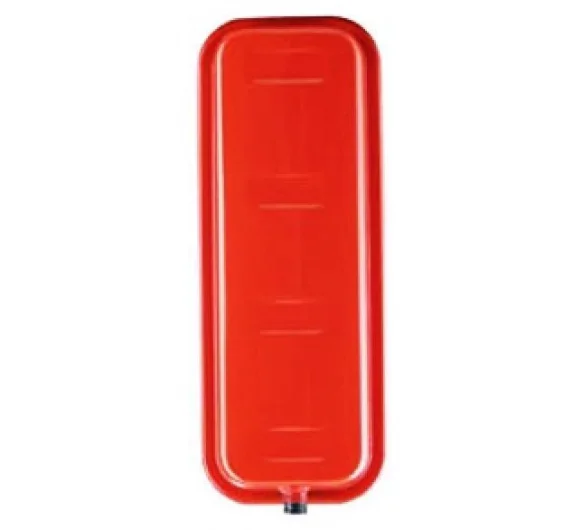

Мембранен плосък разширителен съд за затворена система ELBI

Мембранен плосък разширителен съд за затворена система ELBI

За какво е подходящ плоският разширителен съд ELBI ERP-RET

Този плосък разширителен съд е предназначен за затворени системи, в които обемът на водата или топлоносителя се променя при температурни разлики. Използва се в отоплителни, климатични, соларни и технологични инсталации. Плоската правоъгълна форма е важна, когато сравнявате размерите на съда с предвиденото място за монтаж, но сама по себе си не е достатъчна причина да го изберете.

За монтажник, който подменя съд, първата стъпка е да свери параметрите на стария съд и данните за системата, а не само външната форма. Ако подготвяте нова инсталация, проверете водния обем, топлинната мощност, налягането и мястото за свързване. Посоченият полезен обем е 3 л и не бива да се приема за общ обем на съда.

Технически характеристики

• Форма: плосък правоъгълен съд
• Полезен обем: 3 л (50% от работния обем на съда)
• Максимално работно налягане: 3,0 bar
• Фабрично налягане на напомпване на мембраната: 1,0 bar
• Работен температурен диапазон на флуида: -10°C - 90°C
• Максимална геодезична височина на системата: 10 m
• Воден обем на системата: max. 86 л
• Топлинна мощност на системата: max. 12,44 kW
• Широчина на съда: 516 mm
• Дължина на съда: 196 mm
• Височина на съда: 95 mm
• Присъединителен размер на щуцера: 3/4" М

Монтаж, свързване и съвместимост

Преди поръчка измерете свободното място и сверете трите габаритни размера. Проверете и дали присъединителният щуцер 3/4" М отговаря на предвидената връзка. При подмяна не разчитайте само на това, че старият съд също е плосък: сравнете присъединяването, работното налягане и данните за инсталацията. Така ще избегнете избор по снимка, когато решаващата разлика е в параметрите.

За избора на съд съпоставете посочените граници с проекта или с данните за работещата система. Проверете водния обем и топлинната мощност, както и температурата на използвания флуид. Фабричното налягане на напомпване на мембраната е 1,0 bar; необходимата настройка за конкретната инсталация следва да се определи от монтажника. Ако сравнявате и други решения, разгледайте категорията затворени разширители. За по-широк преглед на видовете съдове използвайте разширителни съдове.

Кога да изберете друг вариант

Потърсете друг съд, ако параметрите на системата надхвърлят посочените за този модел граници или ако размерите и присъединяването не съответстват на мястото за монтаж. Не избирайте този модел само заради плоската форма, без да проверите изискванията на конкретната инсталация.
